venerdì 26 gennaio 2024

LITTLE KITTYWAKE.






Un modello semplice divertente per chi vuole costruire da disegno con molta semplicita,' un modello diverso dal solito, una piccola semiriproduzione che può essere arricchita con molti piccoli particolari, un modello adatto a campi in erba , dotato di triciclo anteriore ,per semplificare il decollo , utilizzato come primo modello per imparare la tecnica costruttiva con i ragazzi del corso di aeromodellismo, oltre al disegno sono disponibili  musetto in ABS e  cappottina trasparente in petg termoformato .





DISEGNO COSTRUTTIVO DEL MODELLO




MODELLO PRONTO PER LA VERNICIATURA


UNO DEI MODELLI REALIZZATI





ALCUNI DEI MODELLI REALIZZATI DAI RAGAZZI DEL
CORSO DI AEROMODELLISMO.


CARATTERISTICHE TECNICHE
APERTURA ALARE CM 150
MOTORE  6/8 CC 2 TEMPI
PESO KG 2.8




Disegni tecnici e tavole progettuali .

 In queste tavole a grandezza naturale potrete trovare tutti i particolari, ordinate, centine in grandezza 1:1 per la realizzazione del vostro aeromodello rc preferito .

 L'accuratezza della progettazione di Raffaele abbinata alla grande esperienza, fanno di queste tavole dei piccoli capolavori .





















domenica 18 aprile 2021

Stinson L5 Sentinel.

Stinson L5 Sentinel.
Particolare del disegno realizzato da Raffaele Oberti.

Stinson L5 Sentinel.

Stinson L5 Sentinel.


Stinson L5 Sentinel.



  Stinson L5

Sentinel.



Realizzato da Enrico ed  Umberto Ghirardelli.

Apertura alare cm 231
Peso in ordine di volo kg 6.500
Motore OS 120 AX

Un altra opera d'arte realizzata da questi maestri
che si aggiunge al loro fantastico hangar.

Realizzato utilizzando il disegno ingrandito a misura
ed utilizzando il ns short kit pretagliato.



Scaletto montaggio fusoliera.



Particolare realizzazione molleggio carrello .

Si notano le due molle ed i punti di rotazione.

Particolare parte centrale vetrata

Parte centrale in posizione con allineamento ali.

Parte centrale arricchita di ulteriori particolari tubi e finestrature.

Particolare finestrature apribili .

Particolare finestratura e rivettatura.

Realizzazione piano di coda.

Realizzazione timone .

Particolare ala con flaps e alettoni incernierati
 disassati come il vero ed ulteriore finitura con bandella alluminio
per avere il movimento realistico come il vero.

Particolare ala.

Particolare ala pronta per il montaggio con fusoliera.

Primo montaggio della costruzione .

Particolare raccordo parte vetrata posteriore.

Particolare cerniera flaps a caduta.

Vista realizzazione ala e alettone.

Particolare realizzazione montanti con piastra fissaggio .

Vista d'insieme ala e montanti con supporti .

Particolare ala parte anteriore con slats .

Particolare cerniera.

Il modello assemblato .

Vista laterale del modello .


Particolare finestratura aperta .

Particolare finestratura.

Particolare finestratura
con tutti i tubi in metallo come il vero baionetta
porta ala .

Particolare montanti fissati con relative staffe
e luce di ricognizione sotto l'ala.


Particolare interno con cruscotto in realizzazione.

Cruscotto interno .




Copertina del mese di marzo 2022




Disegni tecnici e tavole progettuali.In queste tavole a grandezza naturale potrete trovare tutti i particolari, ordinate, centine in grandezza 1:1 per la realizzazione del vostro modello preferito.L'accuratezza della progettazione di Raffaele abbinata alla trentennale esperienza, fanno di queste tavole dei piccoli capolavori .

giovedì 25 febbraio 2021

Saiman 204 R.

Il disegno presentato oggi è il Saiman 204 R , un altro capolavoro italiano che non ha mai visto la realizzazione in serie

Il Saiman 204R nasce come evoluzione del 202 biposto progettati entrambi dall'Ing Bottini ,
 il 204 era il primo quadriposto che venne proposto dalla Saiman aveva un motore Alfa Romeo 6 cilindri in linea da 185 KW ,raffreddato ad aria, come il 202 aveva la struttura completamente in legno, con rivestimento in tela
Venne collaudato e fortemente voluto da Mario De Bernardi.
 ( purtroppo non venne prodotto in serie rimase unico prototipo realizzato )


Disegno Saiman 204 R
Saiman 204 R
 particolare del disegno di Oberti Raffaele
Disegno Saiman 204 R
Saiman 204 R
 particolare del disegno di Oberti Raffaele


Disegno Saiman 204 R
Saiman 204 R
 particolare del disegno di Oberti Raffaele


Disegno Saiman 204 R
Saiman 204 R
 particolare del disegno di Oberti Raffaele

Saiman 204 R
Saiman 204 R





Particolare montaggio parte centrale ala.




Parte centrale ala rivestita




Particolare ala rivestita in balsa

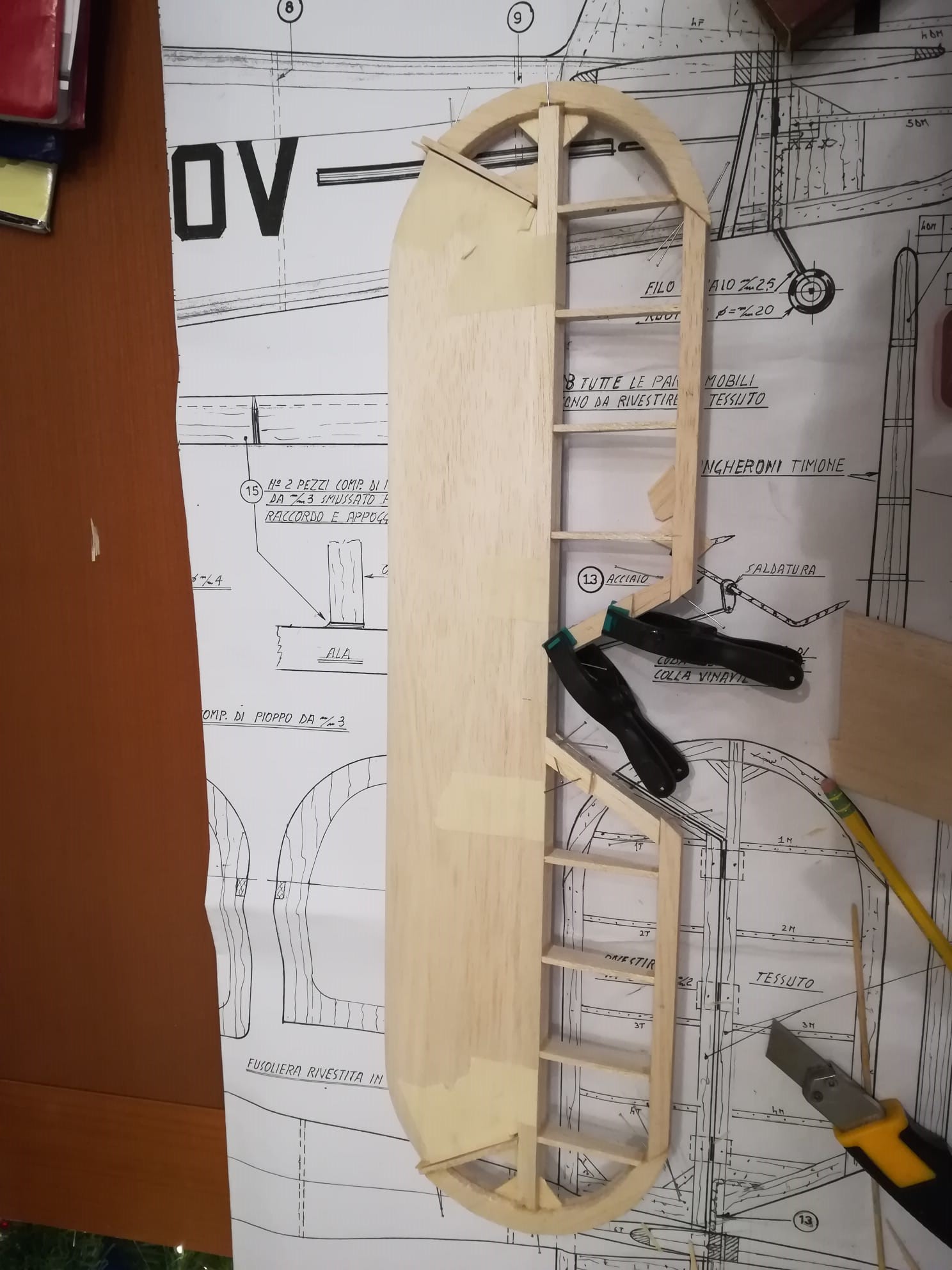

Particolare timone coda



 Piano di coda pronto per la telatura


Piano coda e timone telati.

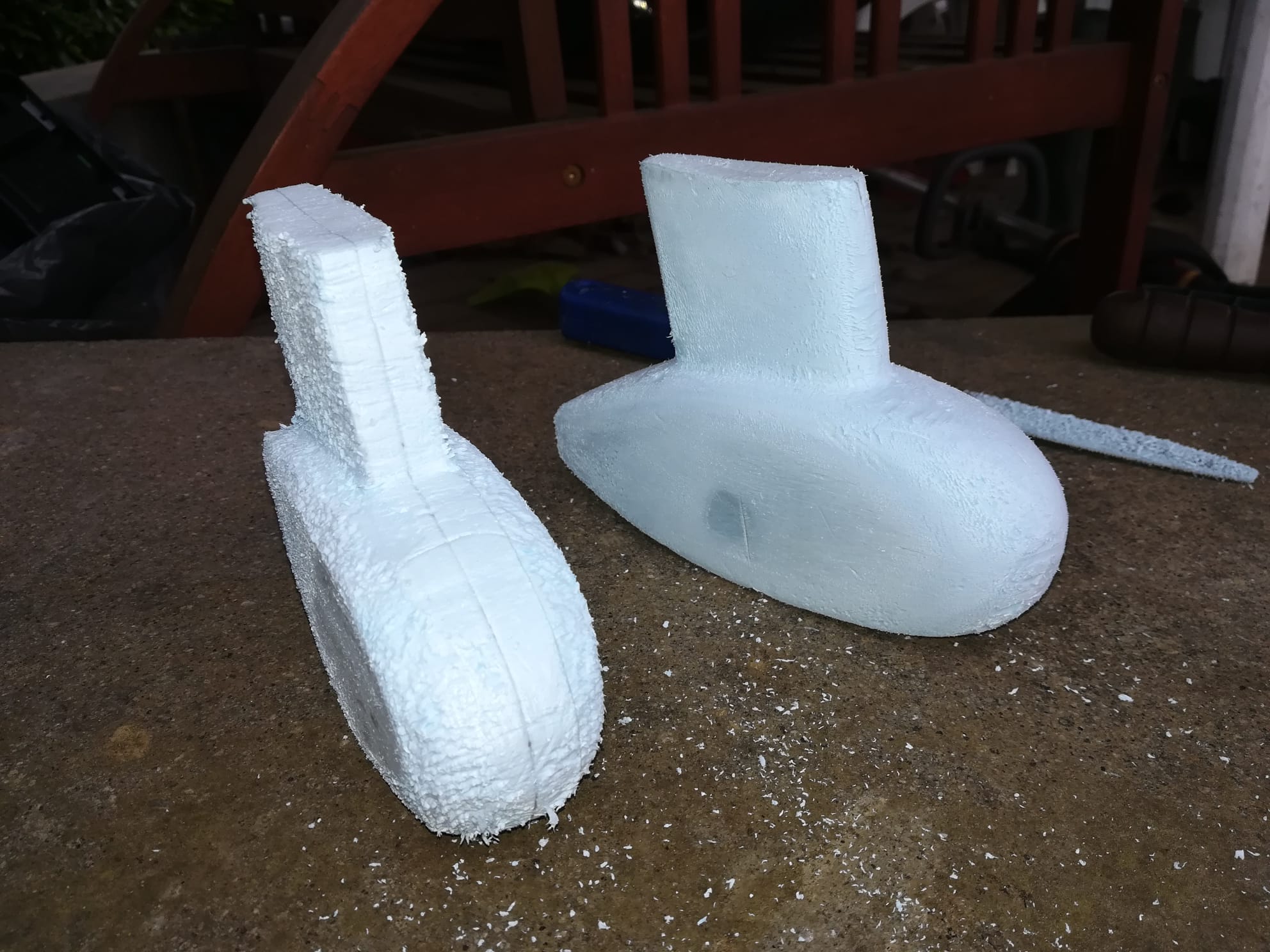

Particolare stampi per carene ruote

 Pannello strumenti molto dettagliato





Particolare fissaggio motore



 Sportelli motore sono in alluminio ed apribili
 come la cabina apribile.



Posizionamento motore e serbatoio.

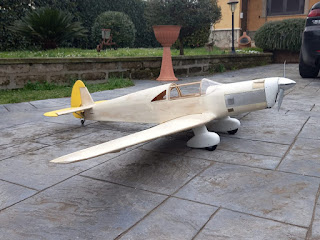

Vista anteriore che mette in evidenza il bel musetto
 ed il motore perfettamente carenato.

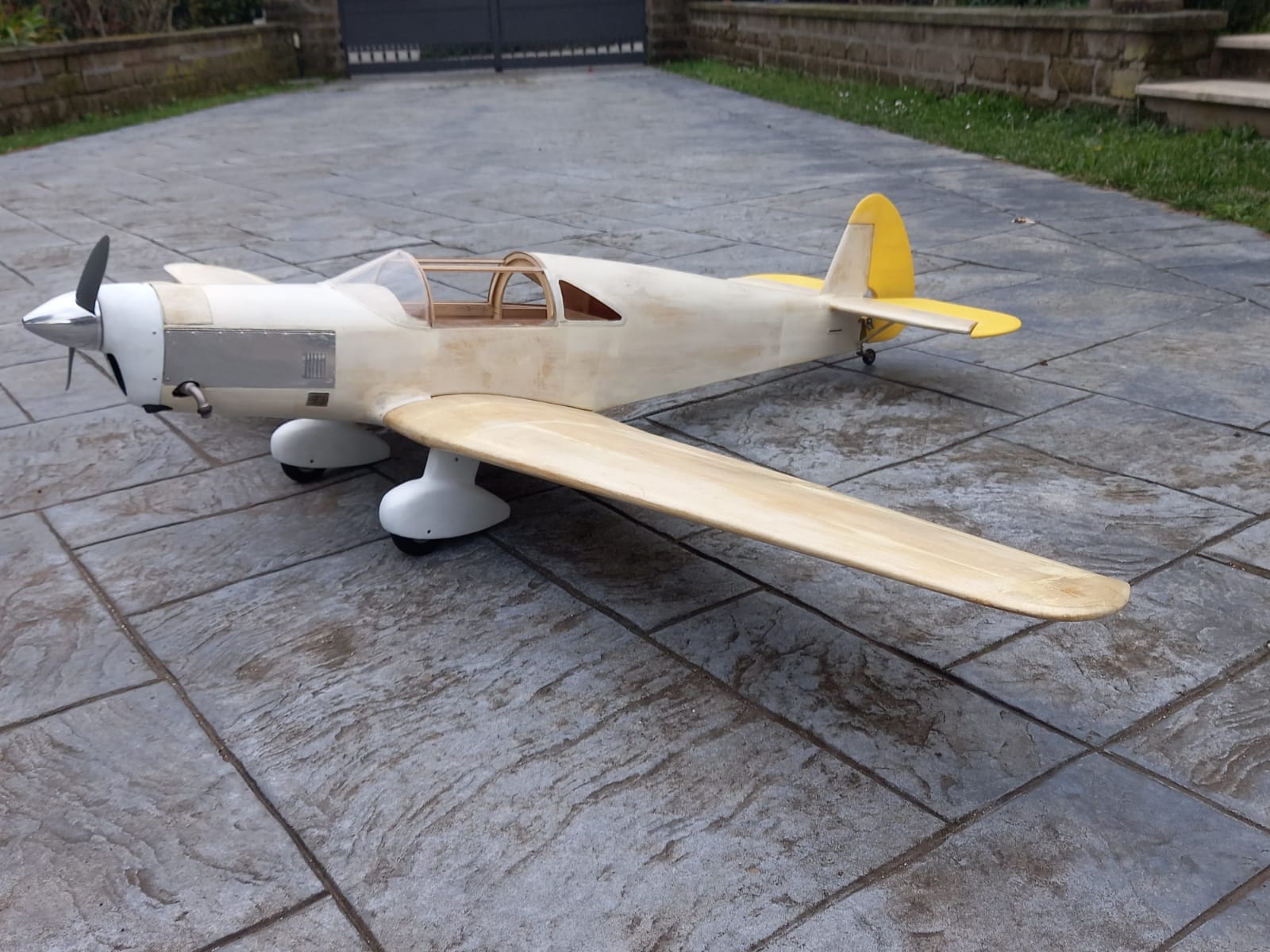

La splendida linea di questo elegante aereo









Saiman 204 R.

Realizzato dal Sig. Alessio Favale

Apertura alare cm 180
Peso in ordine di volo Kg 4.2
Motore quattro tempi 15 cc

Disponibile disegno costruttivo e short kit pretagliato cnc.
