Pilatus Pc 9 realizzato da Zorzini Adriano di Udine , utilizzando i ns disegni costruttivi .
Il modello ha un apertura alare di cm 200 realizzato con la classica costruzione legno balsa ,dotato di carrelli rettratili , flaps , motore Os 120 4 tempi .
 |

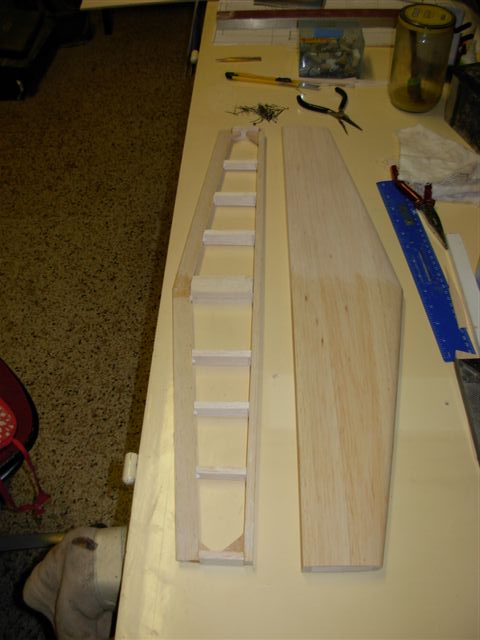

| Pilatus Pc-9 Parte elevatore fisso + pianetto mobile |
 |
| Pilatus Pc-9 La parte mobile viene incernierata . |
 |
| Pilatus Pc-9 Prova di verifica allineamenti. |
 |
| Pilatus Pc-9 Verifica perpendicolarita e messa a bolla del piano. |
 |
| Pilatus Pc-9 |
 |
| Pilatus Pc-9 Realizzazione vano serbatoio. |
 |
| Pilatus Pc-9 Predisposizione vano carrello rettratile anteriore. |
 |
| Pilatus Pc-9 |
 |
| Pilatus Pc-9 Fissaggio timone e pianetti , ricopertura pozzetto piloti. |
 |

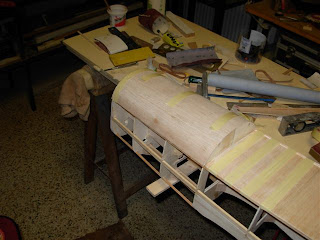

| Pilatus Pc-9 Rivestimento parte anteriore. |
 |
| Pilatus Pc-9 Si prosegue con il rivestimento della fusoliera fianco dx |
 |
| Pilatus Pc-9 Si procede con il fianco sx .
Disegni tecnici e tavole progettuali.
In queste tavole a grandezza naturale potrete trovare tutti i particolari, ordinate, centine in grandezza 1:1 per la realizzazione del vostro modello preferito.L'accuratezza della progettazione di Raffaele abbinata alla trentennale esperienza, fanno di queste tavole dei piccoli capolavori . |
Tutta la fusoliera è rivestita in tavolette di balsa da 2,5 mm. che sono state presagomate a seconda del diametro su tubi in plastica bagnando le stesse con ammoniaca. Una volta asciutte sono state sagomate e incollate.
RispondiEliminaAttenzione ai supporti del carrello anteriore che può essere anche appoggiato direttemente sul vano serbatoio e alla lunghezza del vano stesso in quanto deve stare tutta la gamba del carrello e uscire la misura esatta per tenere l'aereo in posizione esatta dal suolo.
